Arbeiten an den genannten Baugruppen dürfen nur von
fachkundigen Personen durchgeführt werden, da fachkompetente
Kenntnisse vorausgesetzt werden und dementsprechende
Vorsichtsmassnahmen einzuhalten sind!

Ich übernehme keinerlei Haftung für den Inhalt!
Die Tipps sollen lediglich eine kleine Hilfestellung
bei den bevorstehenden Arbeiten und deren Ausführung sein.

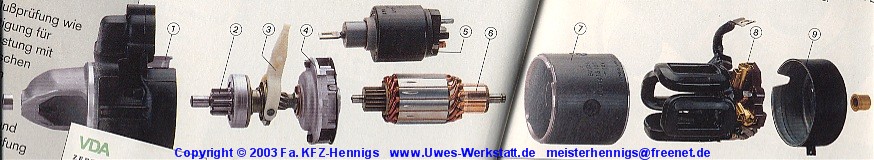

Links eine
Explosionszeichnung
von einem Normalen
Anlasser.
Das Diagrammblatt hier zeigt
die Werte der NTC-Temperaturfühler
(Wassertemperatur, Öl-Temperatur, Luft-Temperatur Geber)
wie sie früher und heute noch in den Fz. verbaut sind.


Messbeispiel: Öltemperaturfühler
Du hast eine Öltemperatur mit 40C° dann muss
der Geber einen Widerstand von
ca. 1000 Ohm =1 K Ohm haben.




Hier ist Platz für EURE Anregungen und Ideen




Gültig für ALLE
 T3 VW-Busse der Bj. von10/82-19/90
und Syncro von Bj. 2/85 bis 10/92 ,BENZINER 		 Liste der mir bekannten
Relais-Platzbelegungen.

 3: Steuergerät für Kühlmittelmangelanzeige (43)
 5: Rel. für 2e Stufe Kühlerlüfter (53)
 7: Rel. Nebelscheinwerfer (53)
 8: Entlastungs Rel. X-Kontakt (18)
10: Rel. Wisch-Wasch Intervall (19)
11: Rel. Heckwischer + Wascher (72)
12: Warn.-Blinkrelaise (21/ 22*)
13: Rel. Scheinwerferreinigungsanl.(33)
14: Sicherung Nebelschlussleuchte
16: Sicherung Klemme 58b

Die Klammern hinter der Bezeichnung
weisen auf die Produktionsnummer hin.

Ergänzung:
Platz 2: Vorglührelais bei den Dieseln
Platz 6: Relais für Doppeltonhorn
Platz 1: nicht belegt
Liste der mir bekannten
Anschlüsse - Steckverbindungen
hinten am Sicherungskasten.

A- Mehrfachstecker blau
B-Mehrfachstecker rot
C-Mehrfachstecker gelb
D-Mehrfachstecker weis
E-Mehrfachstecker schwarz
G-Einzelstecker
H-Mehrfachstecker braun
K-Mehrfachstecker farblos
L-Mehrfachstecker grau
M- nicht belegt
N- Einzelstecker
P- Einzelstecker Klemme 30 Batteriedauerplus
R- Nicht belegt

Sicherungsfarben:
30 A - grün
25 A - weis
20 A - gelb
15 A - blau
10 A - rot
Die Belegung der Klemmen hinten am Sicherungskasten:

Klemme P = 30 Dauerplus
Klemme A8 = 15 Zündungsplus kann an A8 abgenommen werden
es ist das schwarze Kabel
Klemme G4 = 61 Limakontrolllampe
Klemme G7 = 56 Licht
Klemme G9 = 58 Standlicht = Sicherung 20'
Klemme M1+2 = 56 Licht
Klemme = 58b am Lichtschalter, ist dimmbar für Zusatzinstrumente
Zündschlossbelegung:
der Stecker zeigt folgende zahlen

1x großer Steckplatz 15 = Zündung Kabel: dick schwarz-gelb

1x großer Steckplatz 30 = Dauerspannung, Kabel: dick rot

1x großer Steckplatz 50 = Anlasserdick, Kabel: rot-schwarz

1x großer Steckplatz X = Entlastungsrelais, Kabel: dünn hellgrau

1x kleiner Steckplatz SU = Weiß ich nicht

1x kleiner Steckplatz P = Parklicht über Blinkerschalter wenn Zündschlüssel in Parkstellung (Farbe unbekannt kommt noch)

1x kleiner Steckplatz G = Radiokontakt ( Schaltet Spannung wenn Schlüssel gesteckt ist)

2x dünn schwarz (noch unbekannt)		 Bild kommt noch
